Origin绘制外泌体NTA粒径分布图完整教程

一、获得原始数据

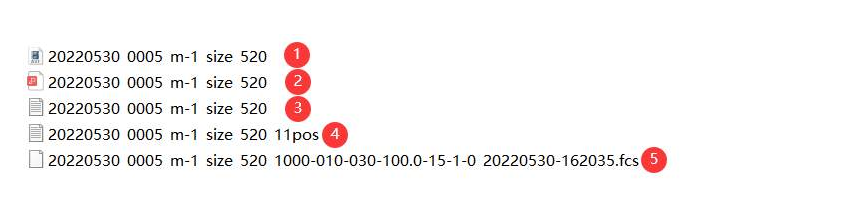

在外泌体NTA（纳米颗粒追踪分析）检测中，每个样本每次检测会生成以下5个文件：

• 视频文件：记录颗粒的布朗运动状态

• 检测报告：PDF检测报告

• 原始数据：记录检测过程中仪器的温度、电导率等参数，以及原始数据

• 检测说明：记录 11 个位点的检测情况

• 原始文件：可通过 ZetaView 软件打开的专业格式

二、导入数据至Origin

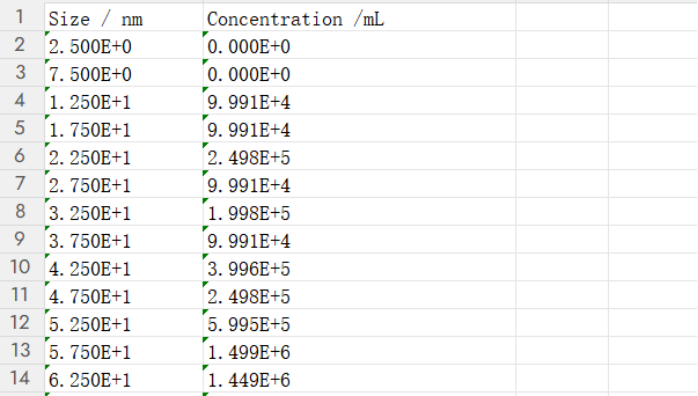

打开文档③中的原始数据，找到“Size Distribution”至“-1 -1 -1 -1”之间的数据列，新建一个Excel表格，将原始数据“复制”——“粘贴”到Excel，删掉多余的部分，作图仅需Size/nm和Concentration (particles / ml)两项内容。

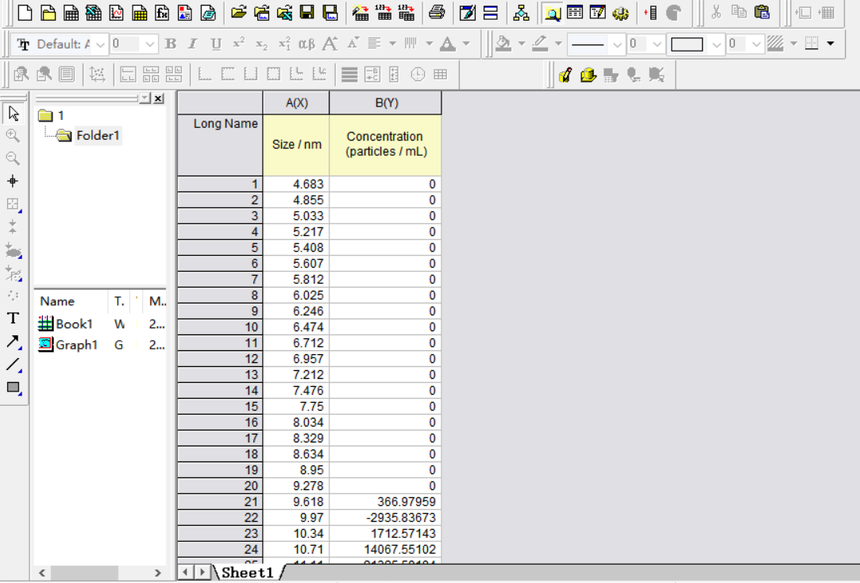

删除软件中“Units和comments”，将数据复制-粘贴到Origin中的A（X）和B（Y）两列中。

三、生成基础粒径图

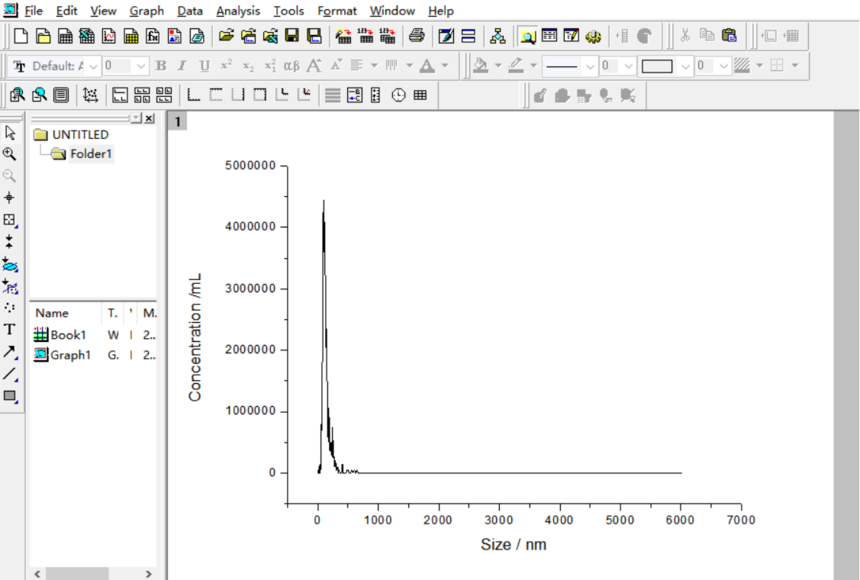

选中处理好的“粒径”数据列（X轴）和“浓度”数据列（Y轴），点击顶部菜单栏的“Plot” → “Line” → “Line”，即可生成基础的粒径-浓度折线图。

四、调整坐标轴参数

• 调整Y轴（浓度轴）

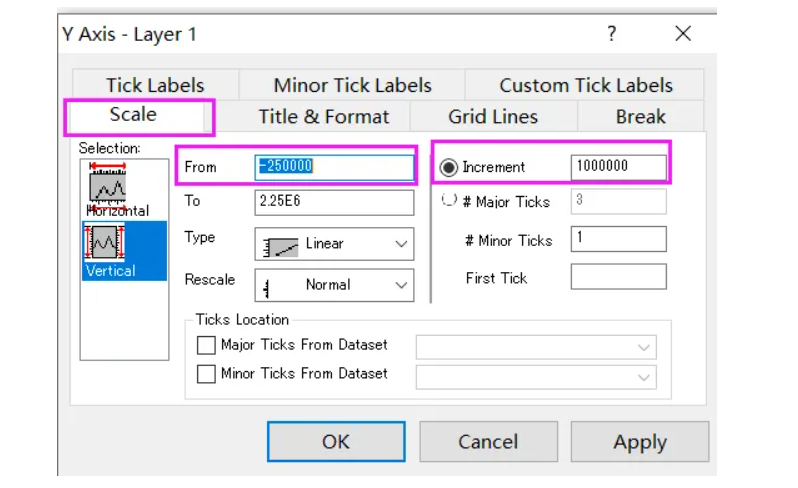

双击Y轴刻度，在弹出的“Y Axis”对话框中：“Display”选项选择“Scientific：1E3”，以科学计数法显示。

“Scale”选项下，“From”可设为“0”或保持默认；“Increment”用于调整刻度单位步长（例如设为“50000”）。点击“OK”查看效果。

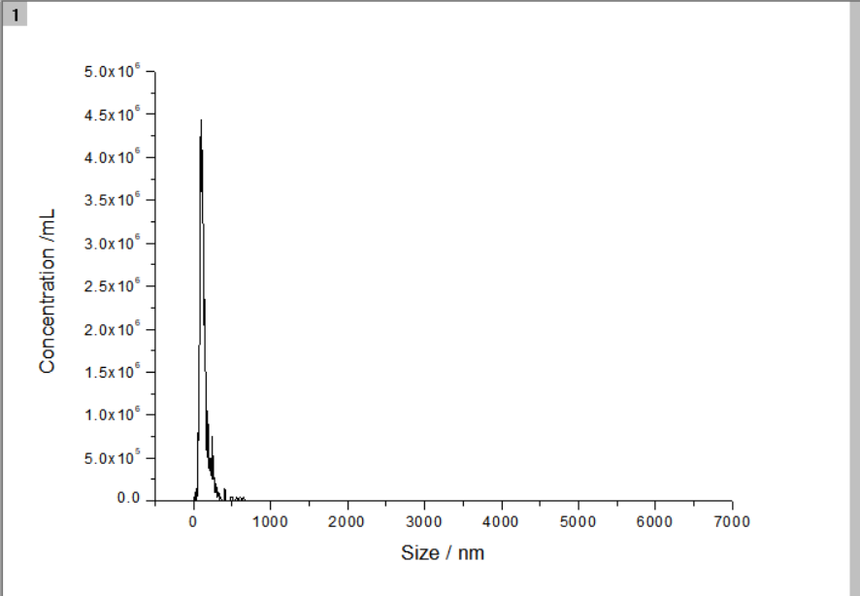

                              【调整纵坐标后的粒径图】

• 调整X轴（粒径轴）

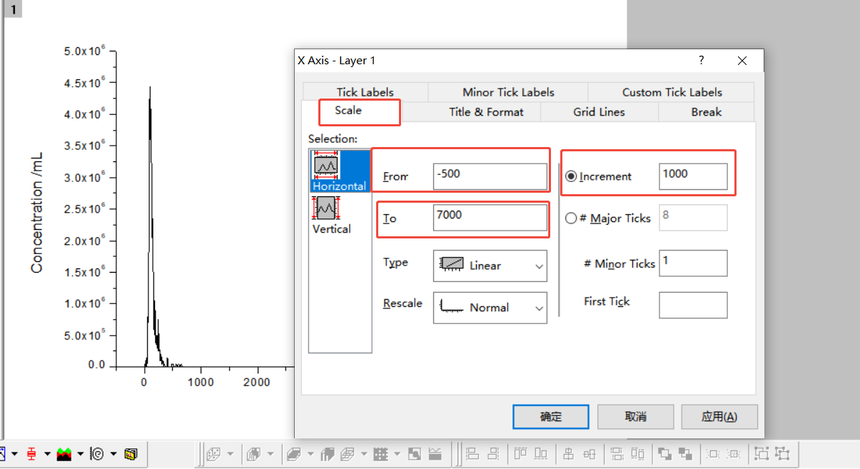

双击X轴刻度，在“X Axis”对话框中：“Scale”选项下，“From”可设为“0”；“To”可根据需要设为“600”或“1000”以展示粒径范围。“Increment”用于调整刻度单位步长（例如设为“100”）。

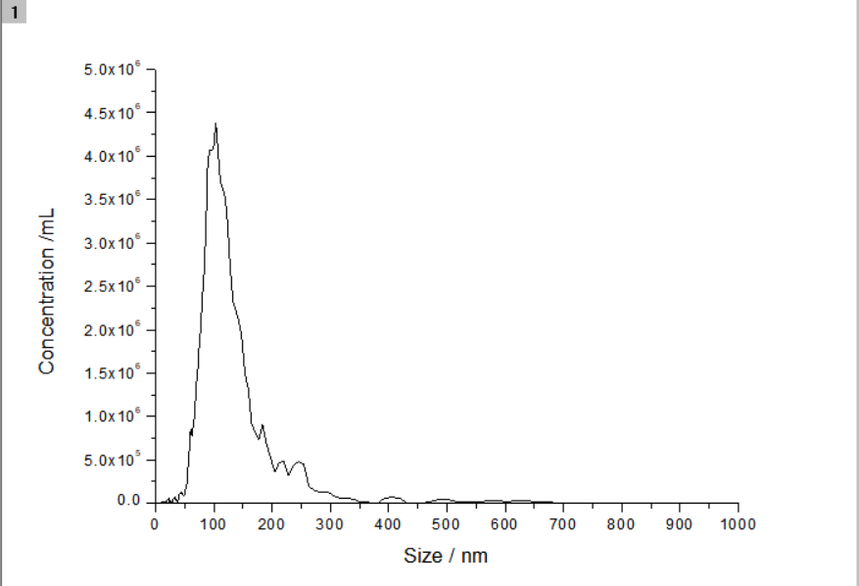

                             【全部调整完后的粒径浓度图 】

五、曲线平滑处理

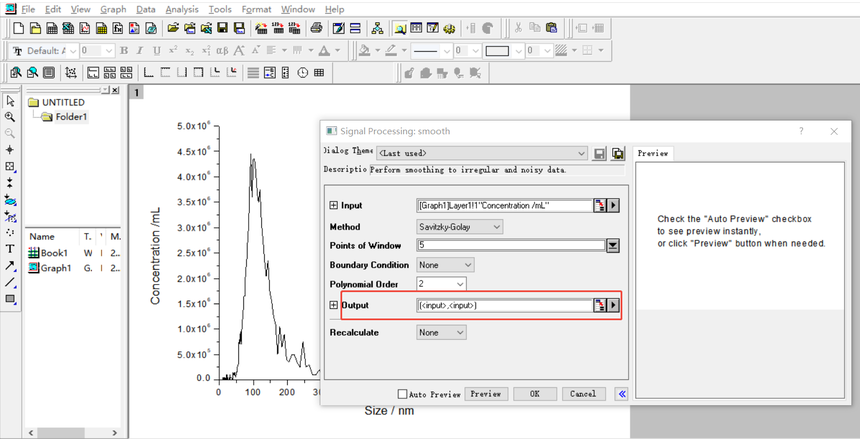

点击菜单栏的“Analysis” → “Smooth”，选择“Open Dialog”打开对话框。在对话框中，“Points of Window”参数可调整平滑度（数值越大曲线越平滑，但可能失真），输出选项“Output”建议选择“XY = input XY”，即直接在原数据上更新图表。

六、优化图形外观

双击图表中的曲线，打开“Plot Details”对话框，在此可调整曲线的颜色、线条粗细、样式等。如有需要，还可调整坐标轴标题、图例等元素。

七、最终效果

经过上述步骤调整后，即可得到符合文献发表要求的、清晰美观的NTA粒径分布图。

                                                     【最终粒径图】

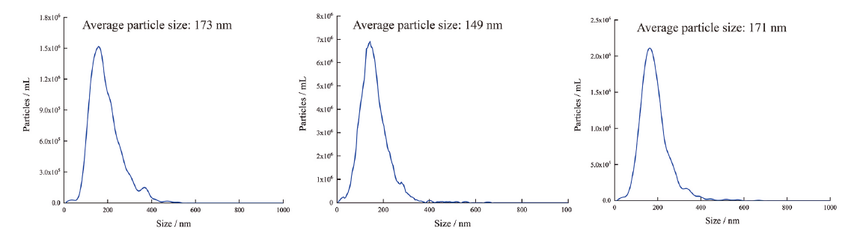

                                            【文献中的粒径图】

• 小提示：文章中提到Origin 9版本可能存在坐标轴刻度线不显示的Bug，推荐使用Origin 8版本进行作图。

• 注意事项
